Überschrift: Funktionsweise und Spezialmelder





Rauchwarnmelder

Aufbau eines Rauchwarnmelders

Rauchwarnmelder bestehen in der Regel aus zwei Teilen. Einem Sockel, der an die Decke montiert wird und einem Gehäuse, das durch Drehen auf dem Sockel befestigt wird. In dem Gehäuse befindet sich die Batterie, die Messzelle, der Signalgeber und die Kontrolllampe. Bei qualitativ hochwertigen Rauchwarnmeldern lässt sich das Gehäuse nicht ohne eingelegter Batterie auf dem Sockel befestigen

Ein umlaufender Lüftungsschlitz an der Seite dieses Rauchwarnmelders sorgt dafür, dass von allen Seiten Rauch in die Messkammer eindringen kann.

Der Testknopf dient zur regelmäßigen Funktionsprüfung des Rauchwarnmelders. Er wird solange gedrückt (dies kann je nach Modell bis zu 40 Sekunden dauern), bis aus dem Rauchwarnmelder ein Signalton ertönt.

Die Funktionalität der Kontrollleuchte ist sehr abhängig vom verwendeten Rauchwarnmeldermodell. Die genaue Funktionalität ist unbedingt der beiliegenden Bedienungs- und Montageanleitung ihres verwendeten Rauchwarnmelders zu entnehmen.



zum Seitenanfang springen



Funktionsprinzip

Die Sensoren eines Rauchwarnmelders arbeiten nach dem optischen Prinzip, d.h. in der Messkammer werden Lichtstrahlen von einer Lichtquelle ausgesendet, die im Normalzustand an den Innenwänden der Messkammer absorbiert werden. Bei Raucheintritt in die Messkammer werden die ausgesendeten Lichtstrahlen durch die Rauchpartikel gestreut bzw. reflektiert und treffen auf das Fotoelement.

Nicht nur Rauch reflektiert Licht. Es kann auch Wasserdampf, Lösungsmitteldämpfe, Staub u.ä. sein. Dies erklärt die "Täuschungsalarme". Man spricht in diesem Zusammenhang nicht von Fehlalarmen, da der Rauchwarnmelder prinzipiell keinen "Fehler" gemacht hat.

Bei ausreichend großer Lichtmenge auf dem Fotoelement wird ein lauter Alarmton ausgelöst und die Kontrolllampe blinkt. Dieses wirkungsvolle optische Messprinzip ermöglicht es, dass ein Rauchwarnmelder zuverlässig im Brandfall warnt. Qualitativ gute Rauchwarnmelder lösen bei Zigarettenqualm keinen Alarm aus, da die Partikelgröße im Zigarettenrauch sehr klein ist.

Ein Gitter vor der Messkammer verhindert das Eindringen von Insekten.

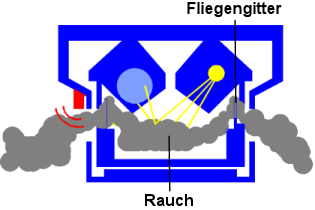

Funktionsprinzip ohne Rauch Funktionsprinzip mit Rauch
zum Seitenanfang springen



Stromversorgung

zum Seitenanfang springen



Spezialmelder: Rauchwarnmelder mit Stummschaltung

Wie oben schon beschrieben, können auch Wasserdampf, Bratendunst, Staub und ähnliches einen Alarm auslösen. Besonders von der Küche geht ein hohes Brandrisiko aus. Um auch diesen Raum zu überwachen und Täuschungsalarme zu vermeiden, wurden von verschiedenen Herstellern Melder mit zeitlich begrenzter Stummschaltung entwickelt.

Wurde ein Alarm z.B. durch Kochdämpfe ausgelöst, kann der Rauchwarnmelder durch Drücken des Testknopfes vorübergehend stummgeschaltet werden. Die Sensibilität wird hierdurch herabgesetzt. Sollte sich innerhalb der Stummschaltzeit die Rauchkonzentration verdreifachen, wird erneut Alarm ausgelöst. Dieser Alarm kann dann nicht mehr stummgeschaltet werden. Der Alarm bleibt solange bestehen, wie sich Rauch und/oder Dampf in der Messkammer befindet.

Wichtig: Diese Funktion stellt sich automatisch zurück! Je nach Hersteller geht die Kalibrierung nach 8-10 Minuten wieder auf die vorgeschriebenen und geprüften Standardeinstellungen über. Das heißt, der Bewohner kann nicht vergessen den Melder wieder anzuschalten.

zum Seitenanfang springen



Spezialmelder: Temperaturmelder

Temperaturmelder werden zur Feststellung von erhöhter Umgebungstemperatur in einem Raum eingesetzt. Sie sind ebenfalls überall eine Alternative, wo Rauchwarnmelder aufgrund von erhöhter Staub- und Dampfentwicklung (z.B. Hobbyraum, Garage, Holzheizung usw.) nur eingeschränkt eingesetzt werden können.

Ein Temperaturmelder prüft alle paar Sekunden die Temperatur in seiner Umgebung. Sollte die Umgebungstemperatur eine voreingestellte Grenze (z.B. 57 °C) übersteigen, wird die Messung noch einige Zyklen fortgesetzt. Ist die Temperatur dann immer noch oberhalb der eingestellten Grenze, wird ein Alarm ausgelöst. An dieser Stelle muss aber gesagt werden, dass ein Rauchwarnmelder grundsätzlich früher einen Brand feststellen kann als ein Temperaturmelder. Somit ist ein Rauchwarnmelder einem Temperaturmelder vorzuziehen.

Auch Temperaturmelder müssen ein Batteriewechselsignal und ein Testknopf aufweisen.

zum Seitenanfang springen



Spezialmelder: Optische Signalisierung

Für Menschen mit Hörbehinderung gibt es spezielle Melder. Diese sind mit einer hellen Blitzlampe zum Signalisieren des Alarm ausgestattet.

Weiterhin besteht die Möglichkeit, dass der Hörbehinderte in seiner Wohnung einen kleinen Empfänger mit sich herumträgt. Dieser wird dann per Funk von den Raumwarnmelder angesprochen und vibriert.

zum Seitenanfang springen

Vernetzung von Rauchwarnmeldern

In größeren Einfamililienhäusern, Wohnungen und besonders in Mehrfamilienhäuser kann es notwendig sein, die Rauchwarnmelder miteinander zu vernetzen. Miteinander vernetzte Melder geben das Signal im Brandfall untereinander weiter, lösen also gleichzeitig Alarm aus, wenn ein Melder einen Brand feststellt. Somit ist sichergestellt, dass auch in weiter entfernten Bereichen ein Brand wahrgenommen wird.

Diese Vernetzung kann drahtlos per Funk über bis zu 200 m erfolgen. Auch drahtgebunden können Melder miteinander vernetzt werden. Außerdem ist der Anschluss an eine Zentraleinheit möglich.

Zur Vernetzung kann auch die vorhandene 230-Volt Installtion des Hauses genutzt werden. Hierfür gibt es spezielle Melder, die batteriebetrieben arbeiten. Sie werden an eine vorhandene 230-Volt-Leitung (z.B. Zuleitung einer Lampe) angeschlossen. Dieser Anschluss wird dann ausschließlich für die Vernetzung verwendet.

Bei Mehrfamilienhäusern muss in den Treppenräumen je Geschossebene ein Rauchwarnmelder installiert sein. Hier sollte eine Vernetzung unbedingt erfolgen, um einen Alarm in allen Geschossebenen zu verbreiten.

zum Seitenanfang springen





Sie haben bis hier hin eine Menge über die Funktionsweise und den Aufbau von Rauchwarnmelder erfahren. Auf der nächsten Seite möchten wir Ihnen noch einen Einblick in die Montage, Anbringungsorte und Wartung geben. Außerdem haben wir noch einige Tipps zum Kauf von Rauchwarnmeldern zusammengestellt. Aber schon hier ist zu erkennen, dass bei speziellen Lösungen eine fachkundige Beratung unumgänglich wird.
